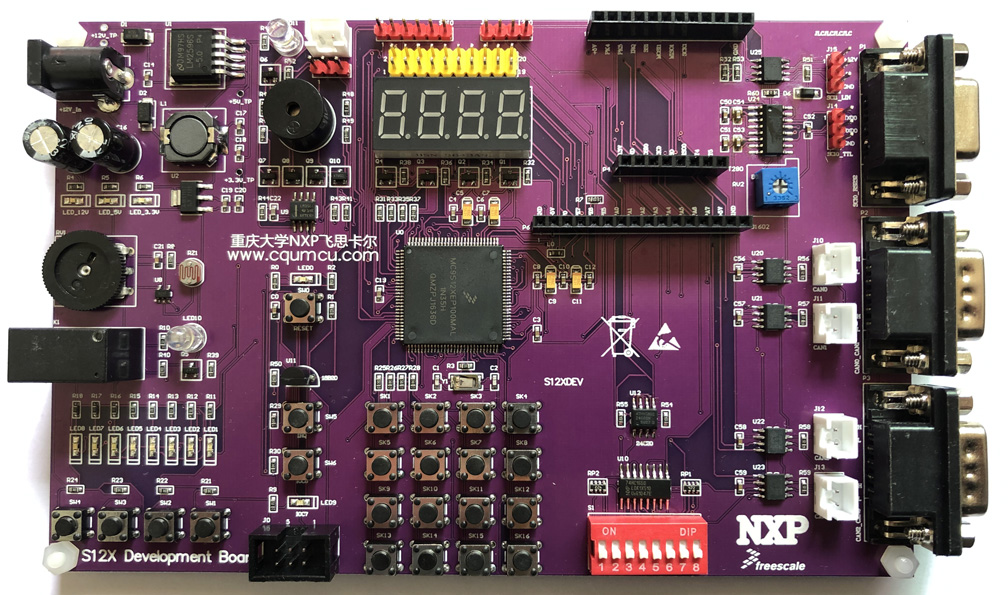

CQU-S12XDEV
16位MCU开发平台
S12XDEV开发板/评估板主控芯片采用NXP飞思卡尔主流的S12X型号，是供汽车电子应用设计、工业控制从业人员以及教学实验进行软硬件功能验证及模块应用测试的专用开发平台。由重庆大学飞思卡尔研究室专业研制出品。
MCU型号: MC9S12XEP100MAL,
LQFP112封装, 主频80M,温度-40~125,S12X内核
开发环境IDE: CodeWarrior V5.1
操作系统OS: Windows 32/64位 |
|
|
实物图片：
 |
|
|
功能框图：
 |
|
|
|
|
CQU-仿真器/调试器/下载器
|
|
|
TBDML/OSBDM |
|
|
|
支持飞思卡尔处理器类型：
n HCS12X microcontrollers
S12、S12X全系列16位MCU
如主流的S12XS128、S12XEP100等
|
 |
|
|
USBDM 3合1 |
|
|
|
支持飞思卡尔处理器类型：
n
HCS12X
microcontrollers
n
HCS08
microcontrollers
n
RS08
microcontrollers
n
Coldfire V1
microcontrollers
|
 |
|
|

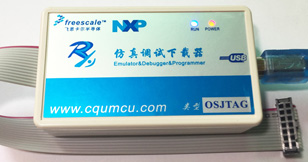

OSJTAG
|
|
|
|
支持飞思卡尔处理器类型：
n
OSJTAG
for Kinetis ARM Cortex-M4 K10...K60
n
OSJTAG
for Qorivva MPC55xx/56xx SPC56x
n
OSJTAG for
MC56F80xx/56F82xx/56F83xx DSC
|
 |
|
|

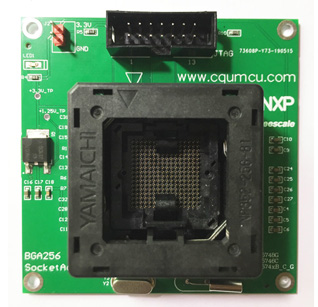

UMP批量编程
烧录座 |
|
|
|
支持几乎飞思卡尔MCU芯片，根据用户需求定制相应的编程底座，包括：
n
封装：BGA
n 封装：LQFP,QFP
n
管脚：支持32~516管脚 |
 |
|
|
|
|
CQU-S12X-Mini最小系统核心板 |
|
|
飞思卡尔S12XS128-Mini核心板 / S12XEP100-Mini核心板 |
|
|
|
50mm x 50mm 超小尺寸
核心芯片：MC9S12XS128MAL
16位MCU 112pin LQFP
或
MC9S12XEP100MAL
16位MCU 112pin LQFP
核心板资源：
1、16MHz晶振,内部总线频率可超频至64MHz以上
2、2位LED灯跑马灯
3、复位及时钟、调试电路
4、引出MCU中的40个重要管脚 |
 |
|
|

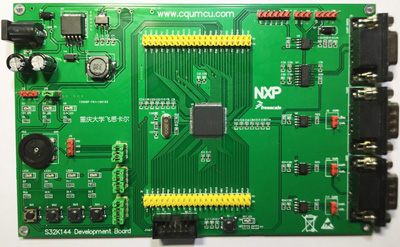

CQU-Kinetis-ARM开发板/评估板 |
|
|
飞S32K144DEV开发板/评估板主控芯片采用NXP飞思卡尔新推的LQFP100封装S32K144芯片，是供汽车电子应用设计、工业控制从业人员进行软硬件功能验证及模块应用测试的专用开发平台。
MCU型号: FS32K144HAT0MLLT, LQFP100封装, 主频80M,温度-40~125,ARM
Cortex-M4F内核 |
飞思卡尔Kinetis K60 ARM开发板/核心板 Mini ARM Cortex-M4内核
32位MK60DN512ZVLQ芯片 144脚 |
|
|
 |
 |
|
|
|

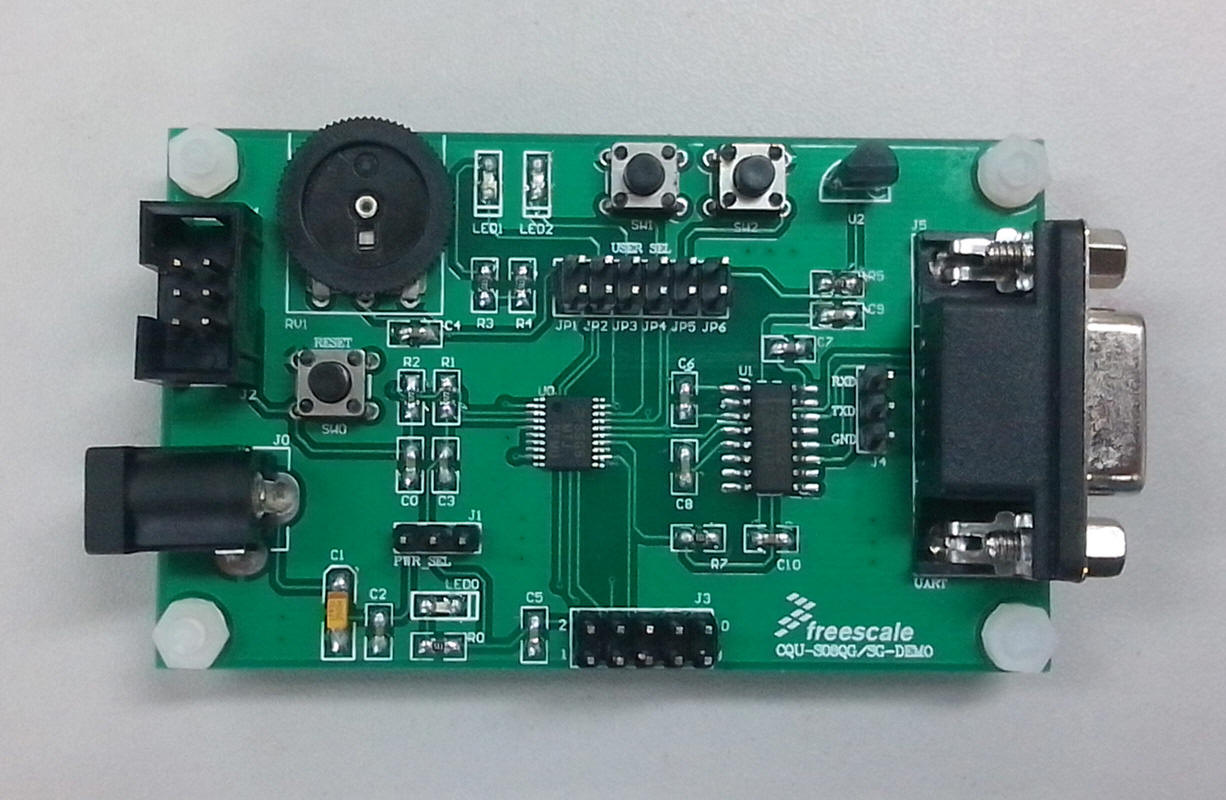

CQU-S08开发板/ 学习评估/DEMO板 |
|
|
飞思卡尔MC9S08QG8 Freescale
8位单片机芯片 |
|
|
|
S08QG系列微控制器以小型封装提供大量通常在高端器件中找到的串行接口和外设。S08QG采用低功耗HCS08 8位架构，适用于电池供电设备. 引脚和软件与RS08KA和S08SG 8位微控制器兼容，在飞思卡尔低端产品中具有极大的设施灵活性。开发板简介：
1. 使用MCU内置时钟源，可编程设置总线频率1MHz-10Mhz；
2. 外部3.3V电源供应，并且提供电源正常指示灯；
3. 短路与电源反向浪涌电流保护，防止板子因意外短路而无法使用；
4. 供电有低通滤波电路及抗干扰布线措施，单片机运行十分稳定；
5. 一个系统硬复位按钮；
6. 两个按键，实现按键中断控制；
7. 2个LED灯，提供基本状态显示功能；
8. 6针标准BDM下载接口，可以支持标配的BDM调试器；
9. RS232-DB9串口与电脑连接实现串口通信；
10. 电位器模拟输入检测；
11. DS18B20温度传感器；
12. 所有功能管脚通过接口引出。
|
 |
|
|
CQU-DSC MC56F8346/8366开发板/核心板
|
|
|
飞思卡尔56800/E家族产品可提供120
MIPS的处理器性能。在一块DSC芯片中，它把数字信号处理器(DSP)的处理能力和微控制器 (MCU)
功能结合在一起，带有灵活的外围设备，为工业控制、移动控制、家电设备、通用变换器、智能传感器、高级照明、防火和保安系统、开关电源、电源管理和医疗监控应用等领域提供了经济高效的解决方案。
主芯片型号：MC56F8366/8346MFVE，144脚，数字信号控制器，DSP56800E内核，面向DSP/电机/动力总成/变速箱...... |
 |
|

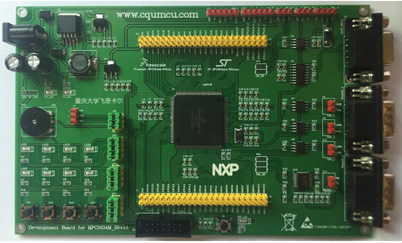

CQU-MPC5634M/5644A/5744P开发板/评估板 |
|
|
飞思卡尔基于Power Architecture技术的32位Qorivva微控制器设计应用
等同官方：Evaluation Kit Board for Freescale&ST
Monaco and Andorra
主芯片型号：Freescale SPC5634MF1MLU80，QFP176脚
(完全兼容ST公司的SPC563M64L7芯片，Datasheet是一样的)
或：
主芯片型号：Freescale SPC5644AF0MLU1，QFP176脚
|
 |
|
CQU-MPC5744P开发板 |
|
|
MPC5744PDEV开发板/评估板主控芯片采用NXP飞思卡尔新推的LQFP144封装SPC5744PFK1AMLQ9芯片，是供汽车电子应用设计、工业控制从业人员进行软硬件功能验证及模块应用测试的专用开发平台。 |
 |
|
|
CQU-Sensor飞思卡尔传感器模块 |
|
|

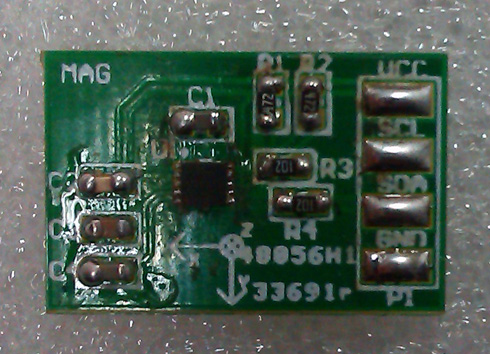

MAG3110三轴数字地球磁场地磁传感器模块
MAG3110是一款小型的低功耗、数字3轴磁力计，具有宽广的动态范围，能够在带有外部磁场的印刷电路板(PCB)中运行。MAG3110磁力计可以测量所处位置磁场（由地磁场和电路板组件产生的磁场加在一起的总和）的三个轴向的组成部分。
与3轴加速度传感器结合使用时，可以获得不依赖方向的精确罗盘航向信息。MAG3110包括标准的I2C串行接口，能够测量高达10高斯的所在位置磁场，输出数据速率(ODR)可达80
Hz。相应的输出数据速率可以从12ms到数秒钟的采样间隔内调整。MAG3110提供塑料DFN封装，能够在
-40℃ 至 +85℃的温度范围内运行。
|
 |
|
|
MMA8451Q三轴数字加速度传感器模块
MMA8451Q 是一款具有14
位分辨率的智能低功耗、三轴、电容式微机械加速度传感器。这款加速度传感器具有丰富的嵌入式功能，带有灵活的用户可编程选项，可以配置多达两个中断引脚。嵌入式中断功能可以节省整体功耗，解除主处理器不断轮询数据的负担。同时具备访问低通滤波数据和高通滤波数据的功能，可以将所需的数据分析降至最低程度，从而实现晃动检测和快速的响应。该器件可被配置成利用任意组合可配置嵌入式的功能生成惯性唤醒中断信号，这就使
MMA8451Q 在监控事件同时，在静止状态保持低功耗模式。
|
 |
|
|
MPXM2202A 压力气压传感器模块,0--200KPA
|
|
|
|
|
|
|
~
